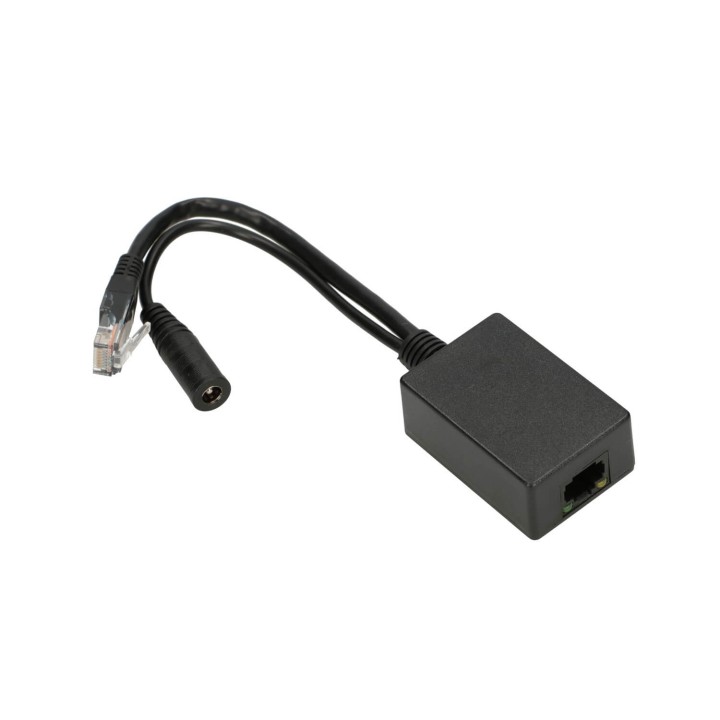

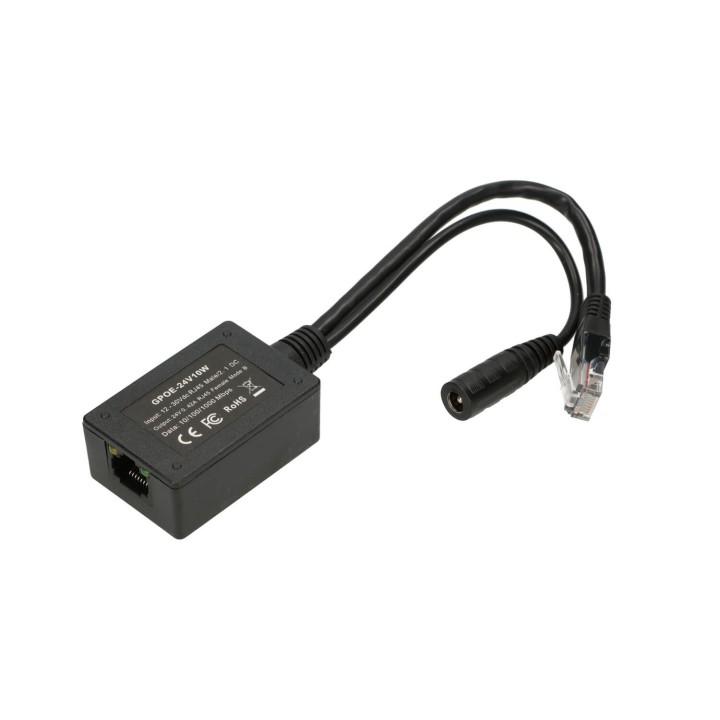

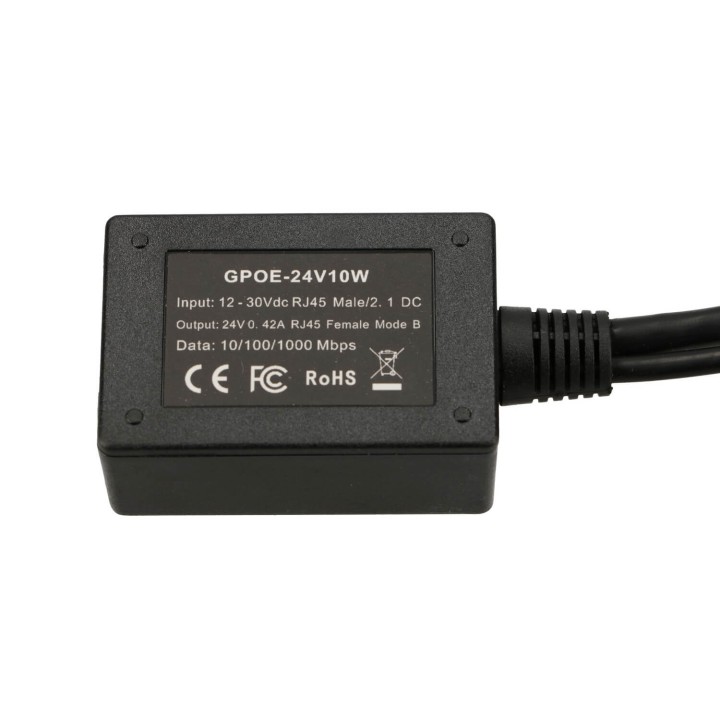

EXTRALINK 1 PORT GIGABIT POE INJECTOR WITH 10-24V TO 24V INVERTER EX-14688 Questo dispositivo fornisce una soluzione a basso costo per l'erogazione di alimentazione a 12 V a un dispositivo a 24 volt su un cavo di rete. Questo schema consente di trasportare energia su reti 10/100/1000 su cavo di rete Ethernet CAT5E, CAT6 o CAT7. La fonte di alimentazione è qualsiasi alimentazione da 10v a 24v e la tensione di uscita è di 24 volt.

L'alimentazione nel dispositivo è dal connettore CC da 2,1 mm - OR - dai pin maschi RJ45 4,5 + (più) e 7,8 - (meno). Il dispositivo passa Ethernet 10/100/1000.

Una batteria di 12v durante la scarica o fino a 24v durante la carica può ora alimentare un dispositivo a 24 volt come un Mikrotik o Ubiquiti. La tensione CC più elevata di 24 volt rispetto a 12 volt, significa che la perdita di filo è ridotta di un fattore 4, quindi viene trasportata con meno perdite sulle coppie di riserva del cavo di rete 10BASE-T o 100BASE-T. Il dispositivo remoto estrae la tensione CC dal cavo di rete e alimenta l'elettronica interna.

Se l'alimentazione è applicata all'ingresso da 2,1 mm, la corrente verrà isolata dal maschio RJ-45, in modo che il maschio Rj45 possa essere collegato a un interruttore o router. La tensione di uscita di 24 volt arriva sui pin 4,5 + (più) e 7,8 - (meno) della femmina RJ-45 per alimentare qualsiasi dispositivo del modo B.

Dispositivi tipici

• Mikrotik

• Ubiquiti

specificazioni

Dati + Alimentazione: connettore RJ 45 maschio

Connettore di ingresso CC: adattatore da 2,1 mm x 5,5 mm

Dati + Alimentazione: connettore RJ 45 femmina

Tipo di rete: 10/100/1000

Data Pins: tutte e 4 le coppie

Ingresso pin di alimentazione: 4 e 5 + e 7 e 8 -

Tensione di ingresso: da 10 V a 24 V CC

Tensione di uscita: 24 v + - 2% a 0,4 amp

Power Pins Out: 4 & 5 + e 7 & 8 -

Temperatura di funzionamento: 0 ° C ~ 50 ° C
