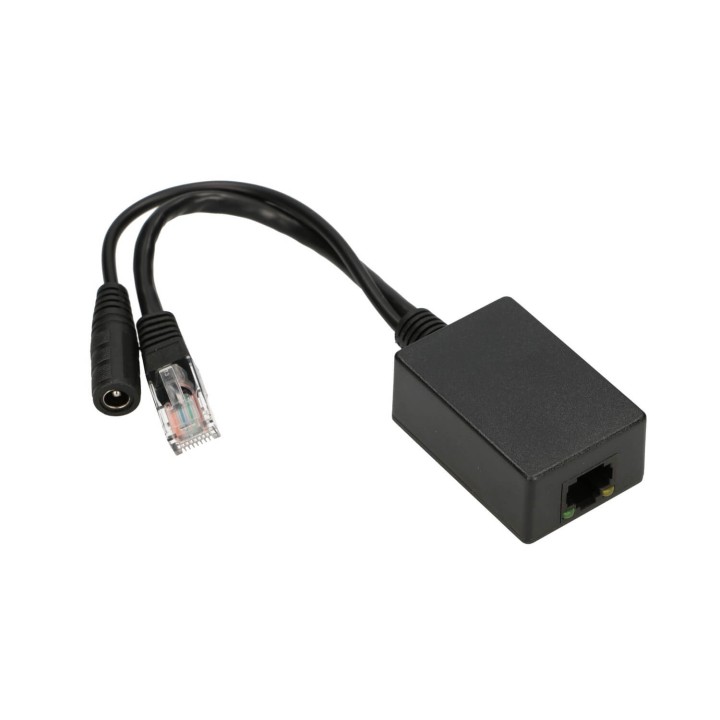

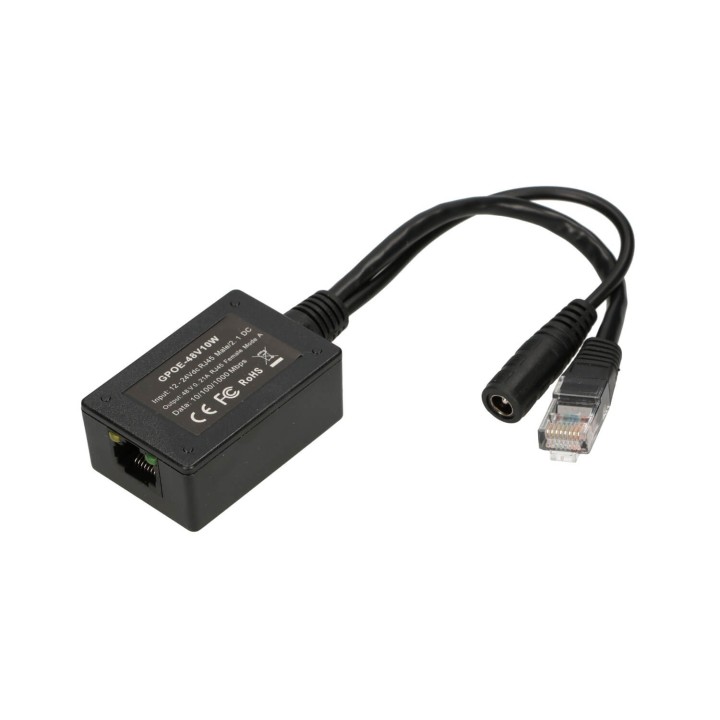

EXTRALINK 1 PORT GIGABIT POE INJECTOR WITH 10-30V TO 48V INVERTER EX-14671 fornisce una soluzione a basso costo per l'erogazione di energia a un dispositivo 802.3af o 48 volt.

Questo schema consente di trasportare energia su reti 10/100/1000 su cavo di rete Ethernet CAT5E, CAT6 o CAT7. La fonte di alimentazione è qualsiasi alimentazione da 10v a 30v e la tensione di uscita è di 48 volt.
L'alimentazione nel dispositivo è dal connettore CC da 2,1 mm - OR - dai pin maschi RJ45 4,5 + (più) e 7,8 - (meno). Il dispositivo passa Ethernet 10/100/1000.

Qualsiasi batteria (12v o 24v) o iniettore PoE passivo può ora alimentare direttamente un dispositivo a 48 volt. Collegalo a porte di ricambio su un iniettore PoE Passive multiporta o collegalo a qualsiasi fonte di alimentazione da 12 V a 30 V e accendi un telefono, un punto di accesso WiFi, una videocamera o un altro dispositivo. La tensione CC più elevata di 48 volt rispetto a 12 volt, significa che la perdita del cavo è ridotta di un fattore di 16, quindi viene eseguita con meno perdite sulle coppie di riserva del cavo di rete 10BASE-T o 100BASE-T.

Il dispositivo remoto estrae la tensione DC dal cavo di rete e alimenta la sua elettronica interna. Se l'alimentazione è applicata all'ingresso da 2,1 mm, la corrente verrà isolata dal maschio RJ-45, in modo che possa essere inserita in un interruttore o router. La tensione di uscita di 48 volt arriva sui pin 3,6 + (più) e 1,2 - (meno) della femmina RJ-45 per alimentare qualsiasi dispositivo 802.3af.

Dispositivi tipici
• Telefoni IP VOIP
• Telecamere IP
• Punti di accesso WiFi
• IP Time Clock,
• Qualsiasi dispositivo 48v
• Qualsiasi dispositivo 802.3af

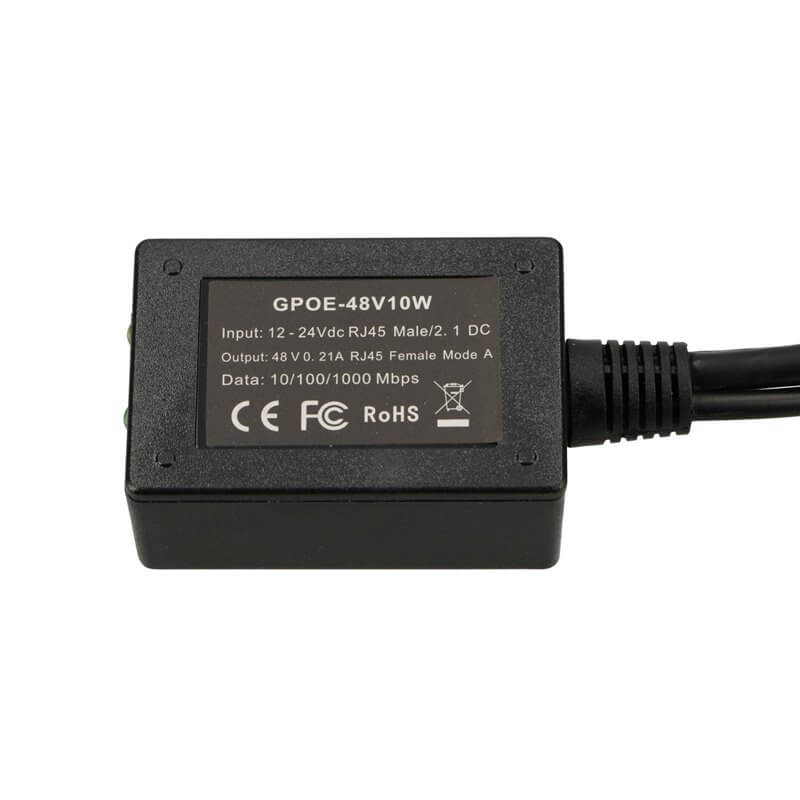

specificazioni
Dati + Alimentazione: connettore RJ 45 maschio
Connettore di ingresso CC: adattatore da 2,1 mm x 5,5 mm
Dati + Alimentazione: connettore RJ 45 femmina
Tipo di rete: 10/100/1000
Data Pins: tutte e 4 le coppie
Ingresso pin di alimentazione: 4 e 5 + e 7 e 8 -
Tensione di ingresso: da 10 V a 30 V CC
Tensione di uscita: 48 V + - 2% a 0,2 Ampere
Power Pins Out: 3 & 6 + e 1 & 2 - (Modalità A)
Temperatura di funzionamento: 0 ° C ~ 50 ° C
