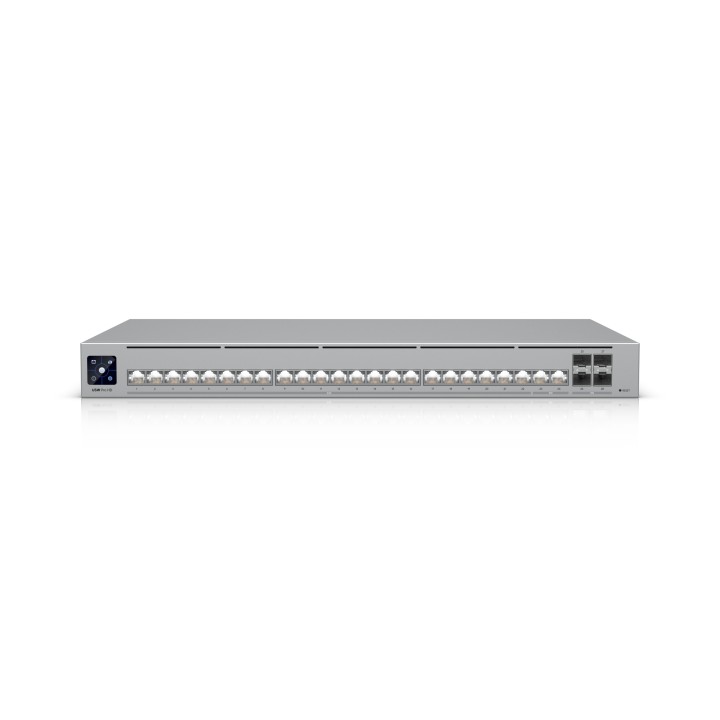

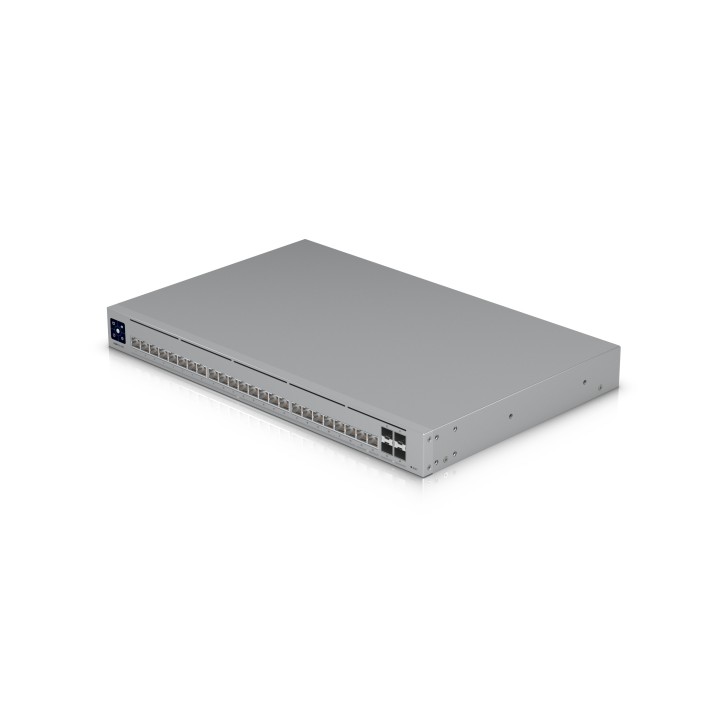

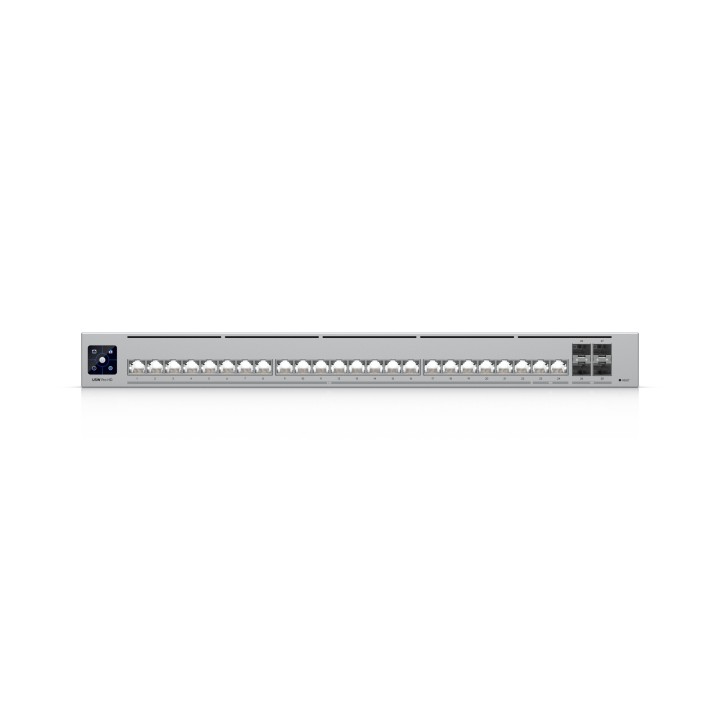

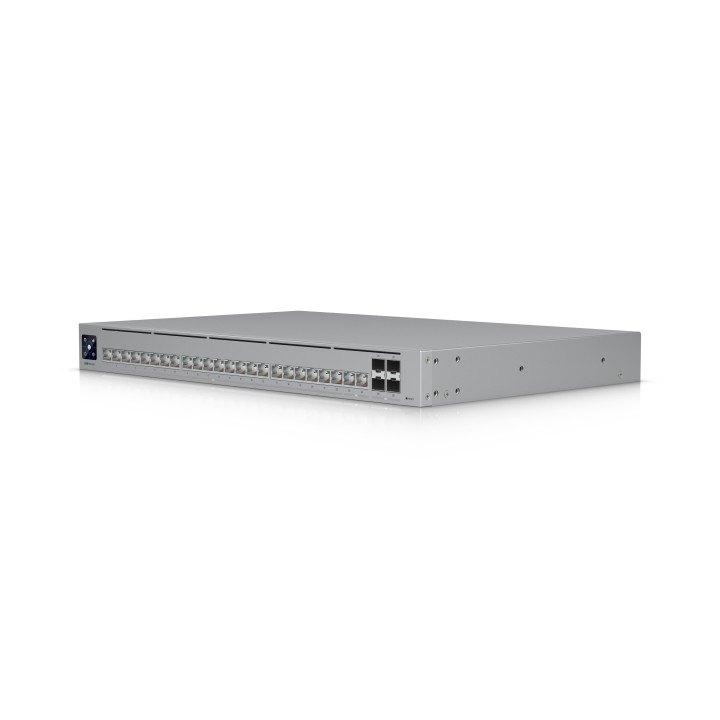

L'Ubiquiti UniFi Switch Pro HD 24 (USW-Pro-HD-24) è uno switch rackmount 1U Layer 3 di classe professionale, con Etherlighting™ e una dotazione di porte pensata per le reti multi-gigabit: 2 porte 10 GbE RJ45, 22 porte 2.5 GbE RJ45 e 4 porte SFP+ a 10 Gbps. È l'evoluzione della serie Pro per gli impianti in cui il gigabit per porta non basta più.
Le 22 porte 2.5 GbE sono adatte agli access point Wi-Fi 6/6E/7, che con il gigabit sarebbero limitati. Le due porte 10 GbE in rame collegano server, NAS o workstation ad alte prestazioni senza transceiver. Le quattro porte SFP+ servono per l'uplink in fibra verso il core o per l'aggregazione di altri switch. La capacità di switching è di 230 Gbps, con un forwarding rate di 171,12 Mpps e un buffer di 2 MB.
Le funzioni Layer 3 includono routing statico, routing inter-VLAN, server DHCP e DHCP relay: il traffico tra VLAN viene instradato direttamente dallo switch, senza passare dal gateway. Le tabelle sono dimensionate per reti di medie dimensioni, con 32.000 indirizzi MAC, 12.000 voci ARP, 12.000 route IPv4 e fino a 1.000 VLAN. L'Etherlighting™ illumina le porte con colori diversi per VLAN, velocità di collegamento o stato, e semplifica la diagnostica dei cavi. Il display touch da 1,3" sul frontale mostra le informazioni di stato senza dover aprire la console.

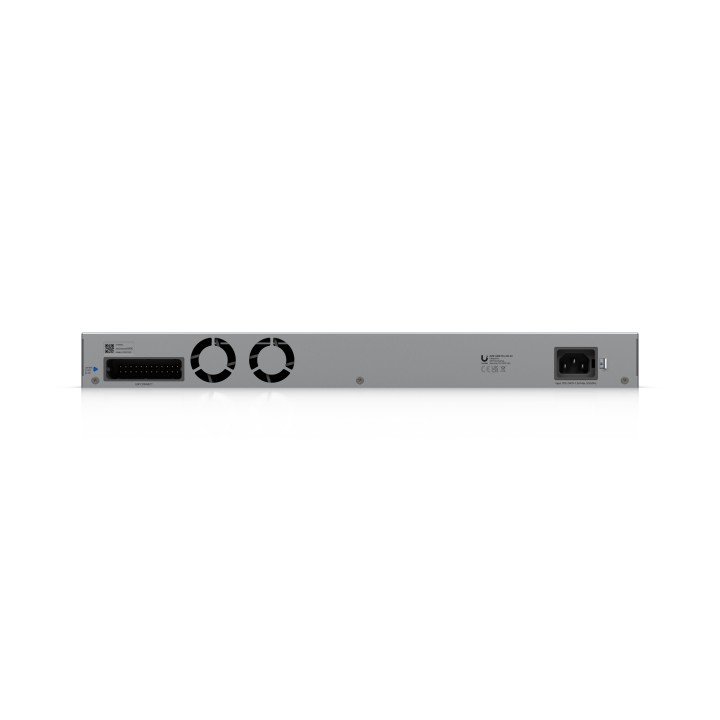

Oltre all'alimentatore interno universale da 60 W, lo switch ha un ingresso DC per UniFi Power Backup (USP RPS), per l'alimentazione ridondante negli impianti dove il fermo non è accettabile. La gestione è interamente integrata in UniFi Network, con chassis e staffe in acciaio SGCC.
Caratteristiche principali
Switch Layer 3 — routing statico, routing inter-VLAN, server DHCP e DHCP relay
2x porte 10 GbE RJ45 (10G/5G/2.5G/1G/100M) per server, NAS e uplink in rame
22x porte 2.5 GbE RJ45 — velocità ideale per access point Wi-Fi 6/6E/7
4x porte SFP+ 10 Gbps per uplink e aggregazione in fibra
Capacità di switching 230 Gbps — forwarding rate 171,12 Mpps
Etherlighting™ — illuminazione dinamica delle porte per VLAN, velocità e diagnostica cavi
Display touchscreen da 1,3" per il monitoraggio dello stato
Alimentazione ridondante tramite ingresso DC per UniFi Power Backup (USP RPS)
Alimentatore interno universale 100-240 V AC da 60 W
Gestione centralizzata UniFi Network
Chassis rackmount 1U in acciaio SGCC, compatibile con rack da 400 a 1200 mm di profondità
Certificazioni CE, FCC, IC, Anatel
Specifiche tecniche
Modello
Ubiquiti UniFi Switch Pro HD 24 (USW-Pro-HD-24)
Tipologia
Switch gestito Layer 3 multi-gigabit con Etherlighting™
Porte 2.5 GbE RJ45
22x (2.5G/1G/100M/10M)
Porte 10 GbE RJ45
2x (10G/5G/2.5G/1G/100M)
Porte SFP+
4x (10G/1G)
Capacità di switching
230 Gbps
Throughput non bloccante totale
115 Gbps
Forwarding rate
171,12 Mpps
Buffer pacchetti
2 MB
VLAN supportate
1.000
Tabella indirizzi MAC
32.000
Voci ARP
12.000
Route IPv4
12.000
Route statiche IPv4
256
Funzioni Layer 3
Routing statico, routing inter-VLAN, server DHCP, DHCP relay
Display
Touchscreen LCM da 1,3"
Gestione
UniFi Network — Ethernet in-band
Alimentazione
Alimentatore interno AC/DC 60 W — ingresso universale 100-240 V AC, 50/60 Hz
Alimentazione ridondante
Ingresso DC per UniFi Power Backup (USP RPS)
Consumo massimo
60 W
Dissipazione termica
102 BTU/h
Materiale chassis e staffe
Acciaio SGCC
Form factor
Rackmount 1U
Profondità rack supportata
Da 400 a 1200 mm
Dimensioni
442 x 285 x 44 mm
Peso
4,2 kg (senza staffe) — 4,3 kg (con staffe)
Temperatura operativa
Da -5 a +40 °C
Umidità operativa
Da 10 a 90% non condensante
Requisiti software
UniFi Network versione 9.0.114 o successiva
Certificazioni
CE, FCC, IC, Anatel
Contenuto della confezione
1x UniFi Switch Pro HD 24
1x Kit staffe per montaggio rack
1x Cavo di alimentazione
1x Guida rapida all'installazione
A chi è rivolto
L'USW-Pro-HD-24 è pensato per installatori e system integrator che realizzano reti multi-gigabit in uffici, studi professionali, hotel, scuole e PMI. Con le 22 porte 2.5 GbE gli access point Wi-Fi 7 lavorano senza il limite del gigabit, e le porte 10 GbE in rame collegano server e NAS senza transceiver aggiuntivi. Le funzioni Layer 3 permettono di gestire il routing tra VLAN nello switch stesso, riducendo il carico sul gateway nelle reti segmentate.
L'Etherlighting™ è utile soprattutto negli armadi densi: l'identificazione visiva di porte, VLAN e anomalie riduce i tempi di manutenzione e gli errori di cablaggio. Il supporto a USP RPS lo rende adatto agli impianti a criticità elevata. Per operatori WISP e provider è uno switch di distribuzione adatto ai POP di medie dimensioni, dove quattro uplink SFP+ e 230 Gbps di capacità coprono l'aggregazione di più segmenti.
Le specifiche tecniche possono variare senza preavviso. Fare sempre riferimento alla documentazione ufficiale del produttore per le informazioni aggiornate.
