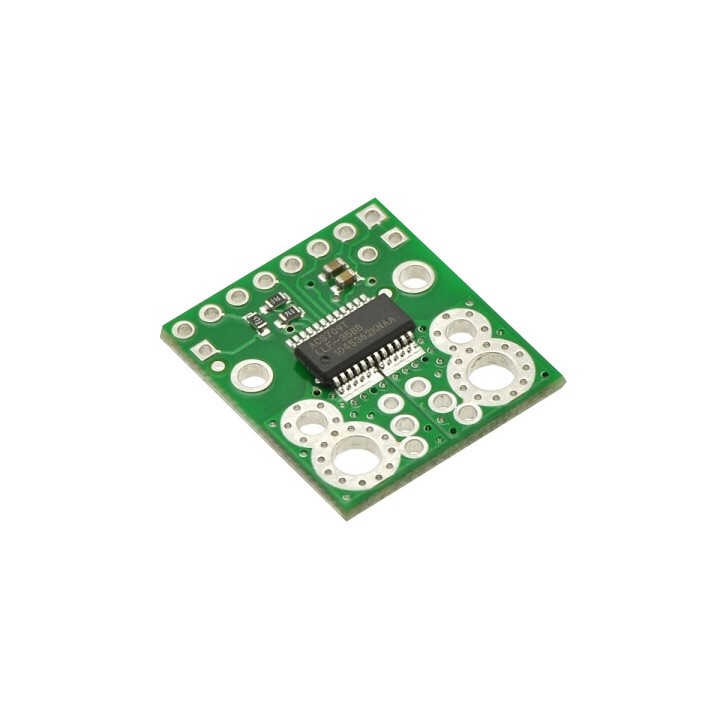

Controllore piastra per misurare la corrente. La corrente che scorre tra i terminali è isolato dalla porzione di misura dei trasformatori di corrente, ma provoca effetto Hall, che viene misurata come una tensione di uscita proporzionale alla corrente che scorre. La logica di tensione va dal 3 a 5.5 V, e una larghezza di banda di 100 kHz.
Si noti che per motivi di sicurezza il prodotto deve essere utilizzato per misure nel sistema con la massima tensione a 48V, se si lavora con tensioni superiori dovrebbe essere effettuata da personale qualificato utilizzando gli strumenti e la sicurezza opportuna.
Caratteristiche del prodotto:
tensione, la logica dal 3 to 5.5 V;
Campo di misura: da -75 a 75 A;
consumo di corrente parti logiche: 4 mA;
sensibilità per il potere VCC3,3 V: 18.5 mV / A, VCC5V 28 mV / A;
la larghezza di banda: 100 kHz;
Temperatura di esercizio:. da -40 a 125 ° C;
Peso Modulo: 1 g (senza connettori);
Dimensioni: 18x20,5 mm;
resistenza di 1,1 megaohm.
